PRÁCTICA DE MONTAJE DE
LOS DISTINTOS CABEZALES DE LA FRESADORA.
Para empezar,
hay que ver el estado de la fresa y con ella ver el manual y prepararse las
herramientas a la hora de desmontar esta y cualquier otra máquina-herramienta. Nosotros
empezamos, una vez nos hemos visto cómo hacerlo, por desmontar el cabezal universal
que tiene la fresa ya montado. Como se ve en el siguiente vídeo el cabezal está
sujeto por seis tornillos octogonales de diámetro 19 y dos guías cónicas de un
tamaño menor. Procediendo a su desmontaje podemos apreciar cómo se retira con
gran facilidad el cabezal universal, si no es así puedes apoyar el cabezal en
un tarugo de madera con el fin de mantener paralelo al eje el cabezal.
Una vez el
cabezal está retirado y dejando a la vista un engranaje que se ve en la
fotografía, el cual se retira fácilmente quitando los dos tornillos con una
llave Allen, tal y como vemos en el siguiente vídeo.
Una vez
hemos retirado tanto el engranaje como el cabezal universal procederemos a
poner un eje estriado, hay que poner este eje ya que el cabezal de mortajar así
lo requiere para transformar el movimiento circular en movimientos verticales.
Para sujetar

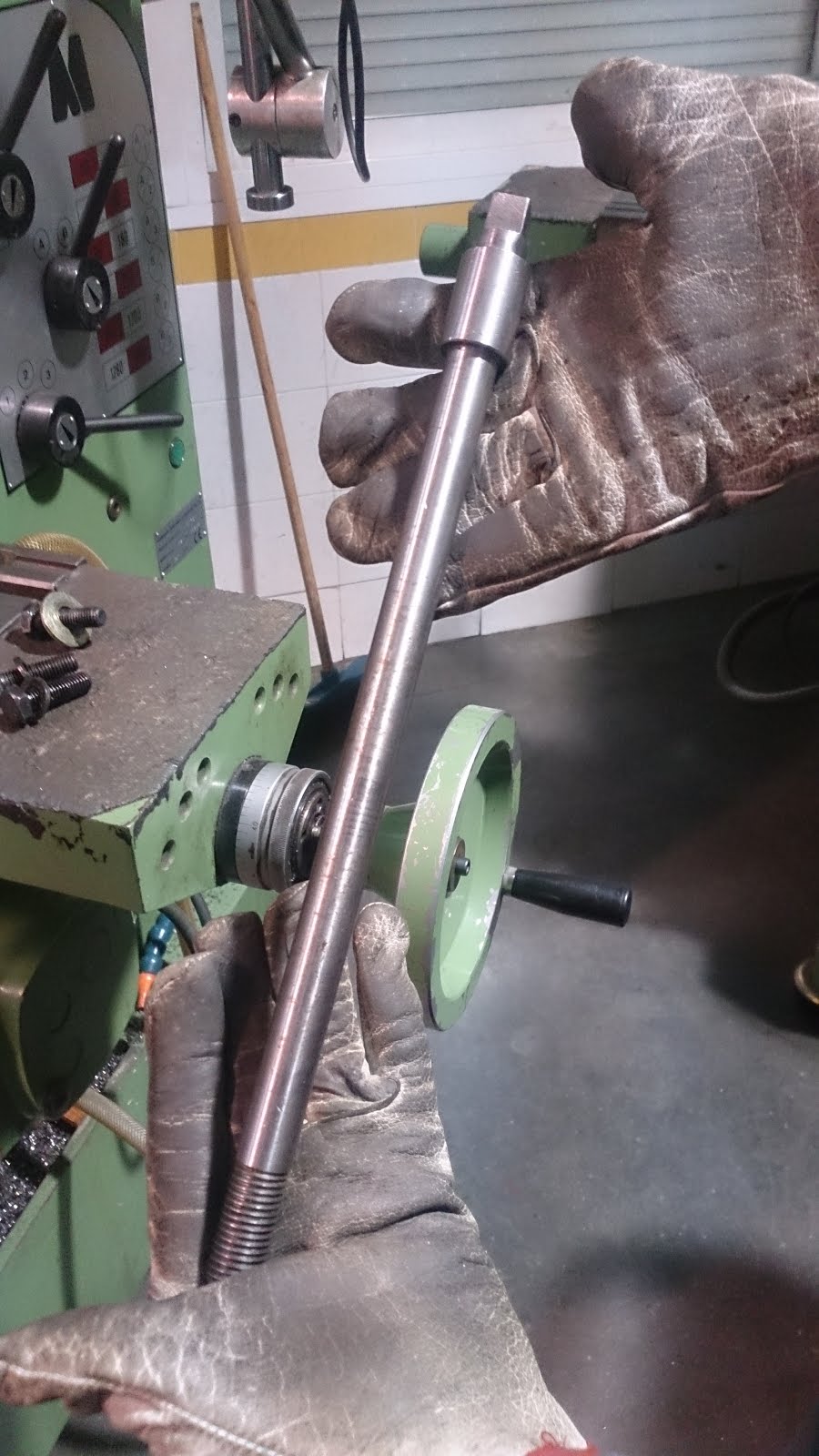

este eje a la máquina-herramienta sin que se nos caiga, y con él lo haga el
cabezal, usaremos un tensor, el cual se aprieta con la llave que aparece en el
vídeo.
Introducimos
el tensor por la parte de atrás de la fresa, y lo apretamos hasta que quede
bien firme y sujeto, como consejo, para que nos sea más fácil apretar el eje, y
que no gire a la vez que el tensor, pondremos la velocidad de la fresa en A1
blanco (56 rpm)
Una vez el
eje está listo, colocamos el cabezal mortajador, la forma de colocar este
cabezal es mediante os tornillos que quitamos de cabezal universal, este
cabezal en particular solo tiene cuatro agujeros, y no posee los agujeros de
las vías, por lo que solo usaremos cuatro de los seis tornillos, los dos grandes,
que irán en los agujeros superiores, y dos de los pequeños. Una vez el cabezal
este colocado podremos encender la fresadora y mecanizar.
En este
vídeo vemos cómo funciona el cabezal mortajador, aunque no mecanizaremos nada
con él ya que no disponemos de las herramientas adecuadas.
Como no solo
está el cabezal mortajador vamos a ver como se montaría una herramienta de
forma directa al eje, para ello partiremos de que a la fresa ya le hemos
desmontado tanto el cabezal universal como el engranaje, pues bien vamos a
colocar esta vez una herramienta para hacer cremalleras de avance como la de la
imagen.
Para hacerlas
necesitaremos una hoja de corte circular como la de la imagen de a continuación,
el cual se colocará en un eje alargado como el que veremos en el video del
final,
Lo primero
para poder colocar el eje es necesario aflojar la cola de milano y empujarla
hacia delante y retirar la pieza que tiene detrás, la cual se usara como apoyo
al eje para que este no se balancee, tanto la cola de milano como el apoyo se
retiraran mediante la misma llave Allen.
Una vez
tenemos la cola de milano sobresaliendo por la parte frontal de la fresadora
procedemos a amarrar el eje con el mismo tensor que utilizamos para amarran el
eje estriado, una vez esté bien amarrado procedemos a poner la hoja de corte,
atendiendo al movimiento de giro de la fresadora, no queremos romper ni la
pieza ni la herramienta, la herramienta se coloca retirando los módulos del eje
que sean necesarios hasta poder poner la herramienta en el lugar deseado, luego
volvemos a colocar los módulos que hagan falta (que serán menos que los que
hemos sacado), colocamos la tapa cerrando así el eje y apretando tanto los módulos
como la herramienta, finalmente colocamos el apoyo auxiliar que se muestra en
la imagen en la cola de milano metiendo el eje en la abertura circular que
presenta dicho apoyo.
Finalmente, el
montaje debe quedar como en la imagen que se muestra a continuación, si es así
estamos listos para mecanizar la pieza que queramos.
Este sería
el montaje paso a paso de la herramienta directamente a la fresadora. Como se
muestra en el video podemos ver como lo hemos realizado nosotros.
